夏克哈特曼波前傳感器在天文望遠鏡方面的應用

發表時間：2025-08-12 17:22

夏克哈特曼波前傳感器（Shack-HartmannWavefront Sensor, SHWFS）是一種基于子光束分割的波前探測設備，其核心原理是通過微透鏡陣列將入射波前分割為大量子光束，每個子光束經微透鏡聚焦后在探測器（如 CCD、CMOS）上形成光斑；通過測量光斑相對于無畸變時的偏移量，可反推原始波前的畸變形態（基于幾何光學中 “波前斜率與光斑偏移成正比” 的關系）。這種原理使其在實時性、空間分辨率和結構穩定性上具有顯著優勢，因此在天文望遠鏡中被廣泛用于波前畸變探測，是自適應光學（Adaptive Optics, AO）系統的核心部件。

一、在天文望遠鏡中的應用

天文觀測中，大氣湍流、望遠鏡光學系統自身像差（如加工誤差、重力變形）等會導致波前畸變，嚴重降低成像分辨率（地面望遠鏡受大氣湍流影響，實際分辨率常僅為 1-2 角秒，遠低于衍射極限）。SHWFS 的核心作用是為這些畸變提供實時、高精度的量化數據，支撐 AO 系統實現動態校正，具體應用可分為以下幾類：

1. 大氣湍流實時校正（自適應光學系統核心）

大氣湍流是地面天文望遠鏡成像的主要限制因素，其導致的波前畸變具有動態性（變化周期1-100 毫秒） 和空間隨機性。SHWFS 通過以下方式支撐校正：

當目標天體（或激光導星）的光進入望遠鏡后，SHWFS 實時探測其波前畸變的斜率分布（每個微透鏡對應一個子區域的斜率）；
探測數據經算法（如區域法、模式法）重構為完整波前畸變；
控制變形鏡（Deformable Mirror）產生反向畸變，抵消大氣湍流影響，使成像分辨率接近望遠鏡衍射極限（如 8 米級望遠鏡可達到 0.1 角秒以下）。

例如，歐洲南方天文臺（ESO）的甚大望遠鏡（VLT）、美國凱克望遠鏡的 AO 系統均以 SHWFS 為核心探測器，使其在紅外波段的成像分辨率提升 10-100 倍。


2. 望遠鏡光學系統像差檢測與校準

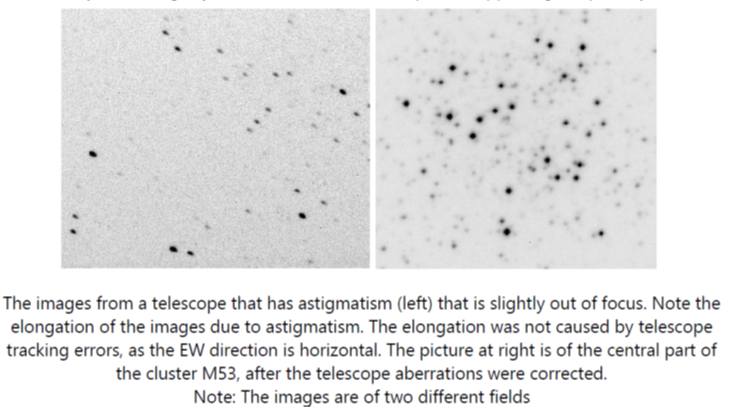

天文望遠鏡的光學元件（主鏡、次鏡、校正鏡等）在加工、安裝或運行中會產生靜態 / 慢變像差（如球差、彗差、像散），需通過 SHWFS 進行**表征：

對望遠鏡進行 “閉環校準” 時，使用點光源（如恒星、激光導星）作為參考，SHWFS 探測光學系統自身引入的波前畸變；
基于探測結果調整光學元件（如通過促動器微調主鏡姿態），或通過變形鏡預加載反向像差，抵消系統固有誤差。

例如，詹姆斯?韋伯空間望遠鏡（JWST）在入軌后，通過 SHWFS（其波前傳感系統基于類似原理）檢測主鏡拼接誤差，并通過促動器調整鏡片位置，最終將波前誤差控制在納米級。

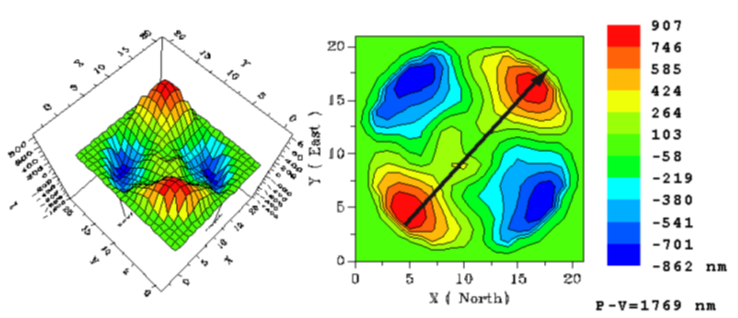

It had an orientation of 45 degrees, and wascaused by the support errors.


3. 激光導星系統的波前探測

當觀測目標天體較暗（無法提供足夠光強用于波前探測）時，天文望遠鏡會采用激光導星（LaserGuide Star, LGS） 技術：向大氣平流層發射激光（通常為鈉激光，激發鈉層原子發光），形成人工 “參考星”。SHWFS 此時的作用是：

探測激光導星的波前畸變（反映其路徑上的大氣湍流）；
結合自然導星（用于校正激光導星的 “錐度誤差”）數據，實現對目標天體的間接校正。

例如，美國雙子座望遠鏡的 “Gemini South Adaptive OpticsSystem” 采用 SHWFS 配合激光導星，使暗弱天體的成像質量提升至衍射極限。

4. 高分辨率光譜與成像輔助

在光譜觀測中，波前畸變會導致光譜線展寬、信噪比下降。SHWFS 通過校正波前，可：

提高光譜儀的空間分辨率（如區分密近雙星的光譜）；
減少雜散光干擾，提升弱譜線的探測靈敏度。

二、技術特點（結合天文觀測需求）

SHWFS 的技術設計需適配天文觀測的特殊場景（如低光強、高動態、寬視場），其核心特點如下：

1. 高空間分辨率與波前細節探測能力

微透鏡陣列設計：天文用 SHWFS 的微透鏡數量通常為 100-10000 個（如 VLT 的 AO 系統用 2400 個微透鏡），數量越多，可探測的波前空間頻率越高（即能分辨更精細的畸變，如小尺度大氣湍流）。
填充因子：微透鏡陣列的 “填充因子”（有效透光面積占比）需盡可能高（通常 > 90%），以減少未探測的波前區域，避免信息丟失。

2. 高動態響應速度

大氣湍流的時間尺度為毫秒級（典型變化周期 1-10 毫秒），因此 SHWFS 需具備高幀率探測能力：

探測器需支持高幀頻（通常 100-1000Hz），如電子倍增 CCD（EMCCD）、科學 CMOS（sCMOS），可在低光強下快速采集子光斑圖像；
數據處理延遲需 < 1 毫秒（如通過 FPGA 實時計算光斑偏移），確保 AO 系統閉環速度匹配湍流變化。

3. 寬動態范圍與弱光適應性

動態范圍：每個子光斑的**偏移量決定了 SHWFS 可探測的波前斜率上限（即 “動態范圍”）。天文觀測中，強湍流可能導致大偏移，需通過設計微透鏡焦距（焦距越長，相同斜率對應的偏移量越大，動態范圍越小但靈敏度越高）平衡 —— 通常動態范圍需覆蓋 ±10-100 角秒（對應大氣湍流的強畸變場景）。

弱光探測：暗弱天體或激光導星的光強極低（單光子級），因此 SHWFS 需具備高靈敏度：

探測器采用低噪聲器件（如 EMCCD 的電子倍增增益可抑制讀出噪聲）；
光斑定位算法優化（如高斯擬合、質心加權算法），減少光子噪聲對偏移量測量的影響（定位精度可達 1/100 像素）。

4. 與多波段觀測的兼容性

天文望遠鏡需覆蓋可見光、紅外等多波段，SHWFS 需適應不同波長：

微透鏡陣列的材料（如石英、硅）需在目標波段有高透光率；
探測器的光譜響應需匹配（如紅外波段用 HgCdTe 探測器）。

5. 結構穩定性與環境適應性

地面望遠鏡需抵抗溫度變化、機械振動對微透鏡陣列與探測器相對位置的影響（偏移會導致 “零位誤差”，即無畸變時光斑偏移），因此需采用恒溫控制、剛性支撐結構；
空間望遠鏡（如 JWST）的 SHWFS 需耐受真空、輻射環境，元件材料需具備抗輻射性（如石英微透鏡）。

6.關鍵問題

夏克哈特曼波前傳感器（Shack-Hartmann Wavefront Sensor, SHWFS系統與干涉測量法相比有何優勢，兩者結果一致性如何？
優勢：SHWFS系統更緊湊、堅固，適合露天望遠鏡環境；可同時提取像差、支撐誤差和氣流信息。一致性：早期研究表明，SHWFS分析與干涉測量結果高度一致，是可靠的替代方法。

夏克哈特曼波前傳感器系統如何處理空氣效應對測量的影響？

外部空氣效應（隨機）：通過 > 30s 曝光時間積分平均，使 SHWFS光斑呈圓形，不影響分析；

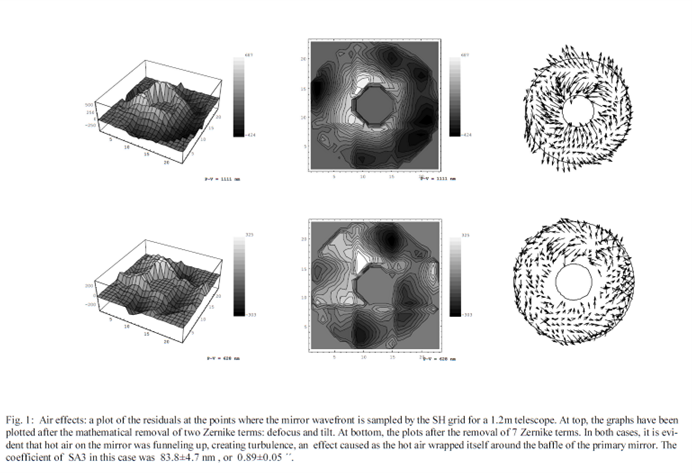

內部空氣效應（如圓頂熱氣流）：會增加噪聲，但通過殘差分析可判斷圓頂條件，且仍能可靠估計 Zernike 系數（如三階球差在不同氣流場景下誤差穩定在 ±0.05′′）。

如何利用夏克哈特曼波前傳感器系統識別望遠鏡的支撐問題？
步驟：先通過軟件減去離焦、傾斜、彗差等 7 項低階像差的貢獻，再觀察剩余波前圖 / 等高線圖，支撐結構（如 12 個支撐點）會以殘差形式顯現；同時，支撐問題會伴隨高像散、三角彗差等系數（如 1.5m 鏡面像散達 2.76′′）。

總結

夏克哈特曼波前傳感器憑借高實時性、高空間分辨率、寬動態范圍的技術特點，成為天文望遠鏡（尤其是地面望遠鏡）自適應光學系統的核心部件，支撐了大氣湍流校正、光學系統校準、激光導星探測等關鍵任務，是突破觀測分辨率極限的 “眼睛”。其技術發展方向（如更大規模微透鏡陣列、更高靈敏度探測器、多波段兼容設計）將進一步推動天文觀測向更高分辨率、更深空探測邁進。
